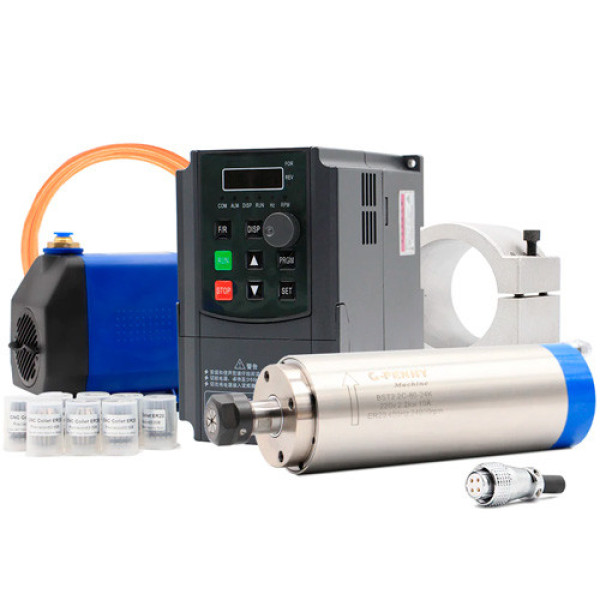

Набір для ЧПУ: шпиндель 2.2 кВт ER20 80 мм з водяним охолодженням, інвертор, помпа, кронштейн, цанги та трубка

Повний набір для складання або модернізації ЧПУ-верстата, що включає шпиндель потужністю 2.2 кВт із водяним охолодженням, частотний перетворювач (інвертор), занурювальну помпу, кронштейн для кріплення, набір цанг ER20 та поліуретанову трубку. Усі комплектуючі підібрані для сумісної роботи та забезпечують надійність і високу продуктивність при обробці дерева, алюмінію й інших матеріалів.

Шпиндель 2.2 кВт G-Penny BST2.2-80-24K оснащений керамічними підшипниками, що гарантують низький рівень шуму, малий коефіцієнт тертя та довгий термін служби. Завдяки цанговому затиску ER20 можна використовувати фрези з різними діаметрами хвостовиків. Водяне охолодження підтримує стабільну роботу навіть на високих обертах до 24000 об/хв.

Інвертор YL620 дає можливість регулювати швидкість обертання шпинделя, прискорення й гальмування. Оснащений LED-дисплеєм, зручним керуванням та портом RS485 для зовнішнього контролю.

Занурювальна помпа RY-3500 забезпечує безперервну циркуляцію охолоджувальної рідини, що важливо для стабільного температурного режиму шпинделя.

Алюмінієвий кронштейн надійно фіксує шпиндель діаметром 80 мм і гарантує жорстке кріплення.

Трубка та набір цанг ER20 дозволяють працювати з інструментами різного діаметра та правильно організувати систему охолодження.

Цей комплект стане відмінним вибором для майстрів, які виготовляють або модернізують свої фрезерні ЧПУ-верстати.

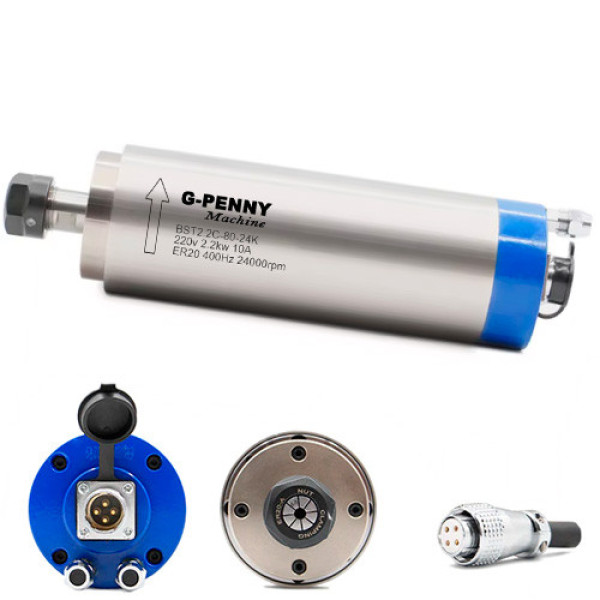

Шпиндель G-Penny BST2.2-80-24K:

• Номінальна потужність: 2.2 кВт
• Максимальнашвидкість: 24000 об/хв
• Тип цанги: ER20
• Тип охолодження: водяне
• Кількістьпідшипників: 4
• Вид підшипників: керамічні
• Частота: 400 Гц
• Номінальний струм: 10 А
• Кількістьфаз: 3
• Кількістьконтактів: 4
• Напругаживлення: 220 В
• Обертання: менше0.01 мм
• Температура робочого навколишньогосередовища: -10 ~ 40°C
• Матеріал: сталь
• Довжина: 247 мм
• Діаметр: 80 мм
• Вага: 5 кг

Зверніть увагу! Перш ніж під'єднати шпиндель до інвертора, потрібно здійснити налаштування інвертора. Якщо цього не зробити, збільшується вірогідність виходу з ладу обох комплектуючих.

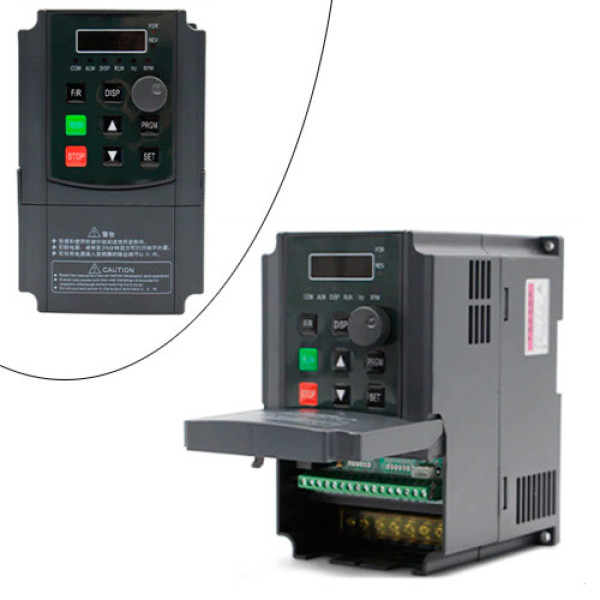

Інвертор YL620:

• Потужність: 2.2 кВт
• Вихідначастота: 0-400 Гц
• Максимальний робочий струм: 10 А
• Напругаживлення: 220 В
• Кількістьвихідних фаз: 3
• LED-дисплей для налаштуванняівідображенняпараметрів
• Керування: 8 кнопок іпотенціометр
• Вбудованийвентилятор івентиляційніотвори
• Матеріал: удароміцнийпластик
• Розмір: 17 x 10.5 x 13.5 см
• Вага: 1230 г
• Інструкція на англ. мовів комплекті

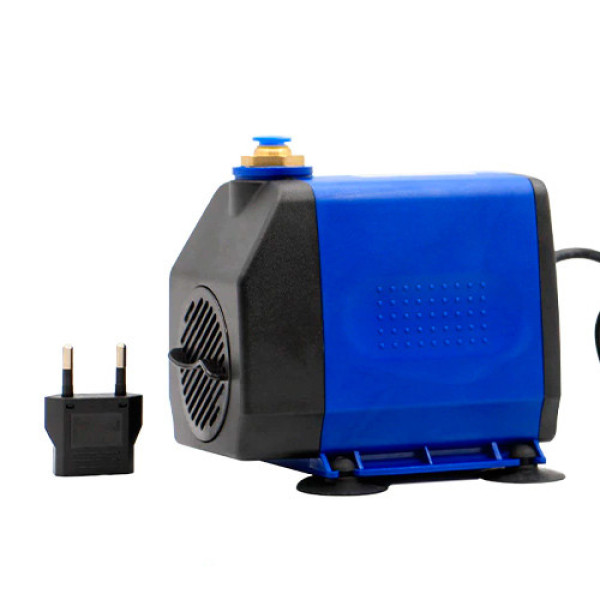

Занурювальнапомпа RY-3500:

• Потужність: 80 Вт
• Виробництво: 3500 л/г
• Максимальнависота підйомуводи: 3.5 м
• Робочанапруга: 220 В
• Ступінь захисту: IPX8
• Матеріал: удароміцнийпластик
• Розмір: 13.5 х 9.5 х 12 см (включаючиручку)
• Довжина дроту живлення: 135 см
• Вага: 680 г

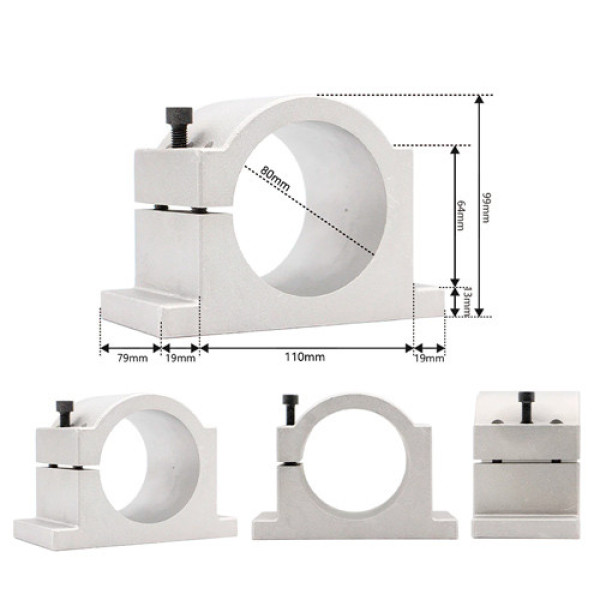

Кронштейн:

• Діаметр отвору: 80 мм
• Розмір основи: 14.7 х 7.8 х 1.3 см
• Вага: 1045 г

Зверніть увагу! Отвори в основі кронштейна для кріплення до верстата потрібно просвердлити самостійно.

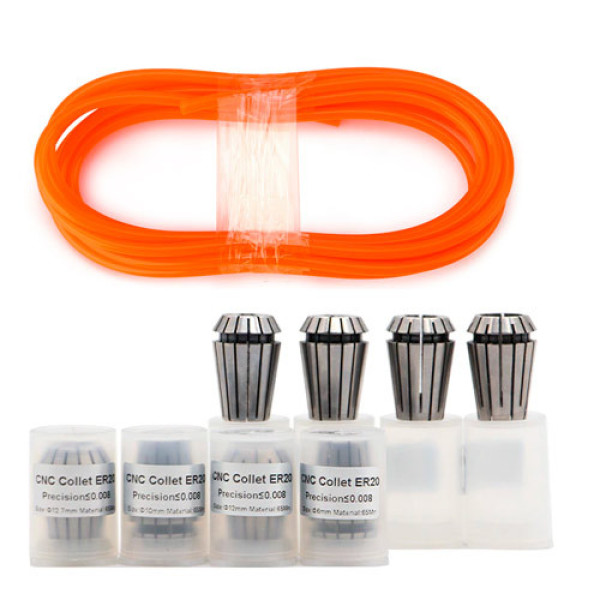

Трубка:

• Зовнішній діаметр: 8 мм
• Внутрішнійдіаметр: 5 мм
• Мінімальний радіус згину: 19
• Робочатемпература: від-5°C до 50°C
• Довжина: 5 м

Колір трубки може відрізнятися від представленого на картинці до лоту.

Цанги ER20:

Набір з 10 цанг (з різним діаметром отворів) під патрон ER20 для шпинделя ЧПУ-верстата.

• Зовнішній діаметр: 21 мм
• Висота: 31.5 мм
• Точність ≤ 0.008 мм
• Діаметр внутрішньогоотвору: 3.175 мм, 4 мм, 6 мм (2шт), 6.35 мм, 8 мм (2шт), 10 мм, 12 мм, 12.7 мм
• Матеріал: вуглероднасталь

Дана модель шпинделя оснащена керамічними підшипниками, які стійкі до високих і низьких температур. Керамічні підшипники мають низький коефіцієнт тертя, низький рівень шуму та тривалий термін служби. І більш підходять для використання шпинделя для алюмінія і твердої деревини.
