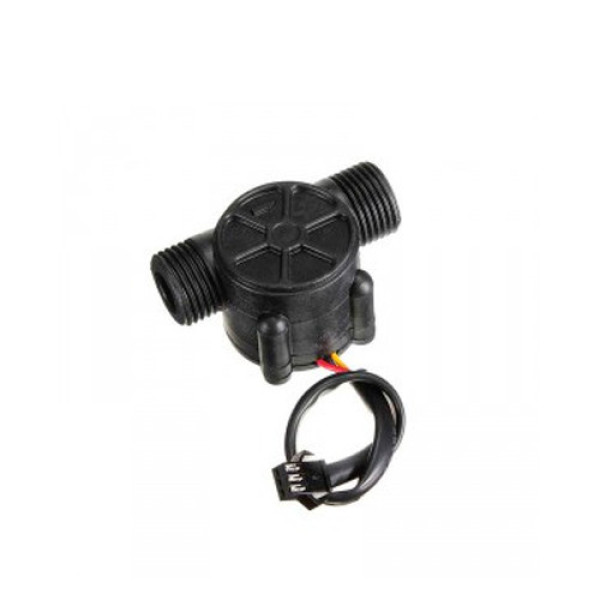

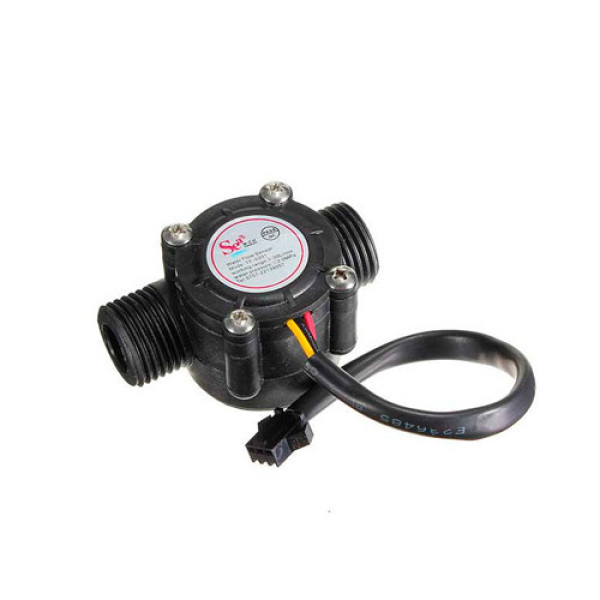

Датчик витрати води G1/2, лічильник, витратомір із датчиком Холла для Arduino

Датчик витрати води G1/2 — це надійний і компактний прилад, що використовується для вимірювання та автоматизації контролю потоку рідини. Він чудово підходить для проєктів на базі Arduino, а також для систем обліку та контролю води в побутових і промислових умовах.

Конструктивно датчик складається з міцного пластикового корпусу, вбудованого клапана, водяного ротора та чутливого датчика Холла. Коли вода проходить крізь корпус, ротор починає обертатися, і швидкість його обертання прямо залежить від сили потоку. Датчик Холла фіксує ці зміни та формує імпульсний сигнал, частота якого пропорційна витраті води. Це дозволяє точно визначати об’єм рідини, що пройшла через систему.

Підключення виконується за допомогою трьох проводів: чорний — земля (GND), червоний — живлення (5–24 В), жовтий — сигнальний вихід. Завдяки широкому діапазону робочих напруг і високій точності вимірювань датчик сумісний із більшістю мікроконтролерів і систем автоматизації.

Пристрій витримує робочий тиск до 1.75 МПа та температуру рідини до 120 °C, що робить його універсальним рішенням як для домашніх систем обліку води, так і для промислових застосувань. Стандартна різьба G1/2 та компактні розміри забезпечують просте встановлення у водопровідні лінії.

Характеристики:

• Модель: G1/2 датчик витрати води

• Тип виходу: імпульсний сигнал (датчик Холла)

• Діаметр штуцерів: 1/2 дюйма (зовнішня різьба ≈ 20 мм, внутрішня ≈ 11 мм)

• Робоча напруга: 5–24 В

• Максимальний струм: 15 мА (при 5 В)

• Діапазон витрати: 1–30 л/хв

• Робочий тиск: до 1.75 МПа

• Температура рідини: до 120 °C

• Робоча температура: 0–80 °C

• Робоча вологість: 35–90 %

• Підключення: 3 дроти (чорний — GND, червоний — VCC, жовтий — сигнал)

• Матеріал корпусу: пластик
